力控eForceCon在光伏发电系统中的应用

一、系统概述

太阳能作为一种绿色环保新兴能源一跃成为现代能源的关注点，出于环境保护的考虑以及全球面临能源短缺的现状，太阳能发电在世界范围内得到了快速发展。随着光伏行业的技术进步，太阳能发电成本逐步降低，在经济性上已经能够与核能发电、水力发电展开竞争。当前，我国面临电力短缺的不利局面，而且在煤电占主导地位的电力行业，因环境承载力限制以及各种因素导致的煤炭短缺，使煤电发展受到制约。太阳能这种干净的自然能源，没有常规能源（煤电、油电）及核电会造成环境污染的问题，加之我国太阳能资源丰富，因此，太阳能利用得到了政府的政策支持，从而为太阳能发电产业带来了所未有的发展机遇。

太阳能发电场具有逆变器/通信模块，布置范围广阔，设备运行的自然环境恶劣等特点，光伏监控系统专为大中小型太阳能发电逆变器/通信模块而设计，系统涉及了当前国内最先进的数据采集、监测分析和控制策略软件技术。

系统采用力控eForceCon组态软件作为监控平台，该产品最大的特点是能以灵活多样的“组态方式”、而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的"组态"，即可非常容易地实现和完成监控层的各项功能，缩短了自动化工程师的系统集成时间，大大的提高了集成效率。力控eForceCon能与国内外各种工业控制厂家的设备进行网络通讯，同时还可以向控制层和管理层提供各种软、硬件接口，来实现与"第三方"软、硬件系统的全面集成。

二、系统架构

系统架构如下图所示：

所有光伏逆变器/通信模块可以通过光纤、以太网、RS485总线等任意形式连接至主控室的上位机操作员站，实现整个光伏系统的监控。

三、应用功能

1、具有友好的控制界面。系统充分考虑到光伏电站运行管理的要求，使用中文菜单、操作简单，尽可能为光伏电站的管理提供便捷。

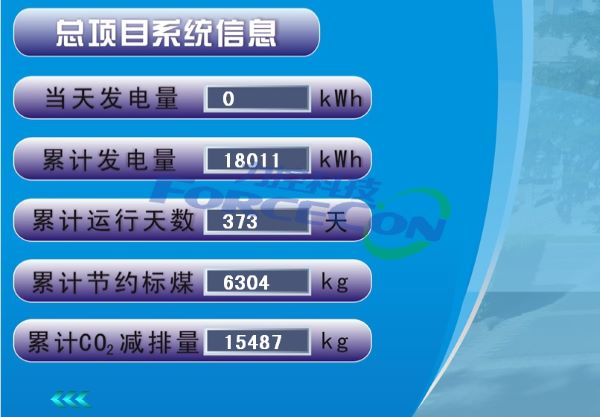

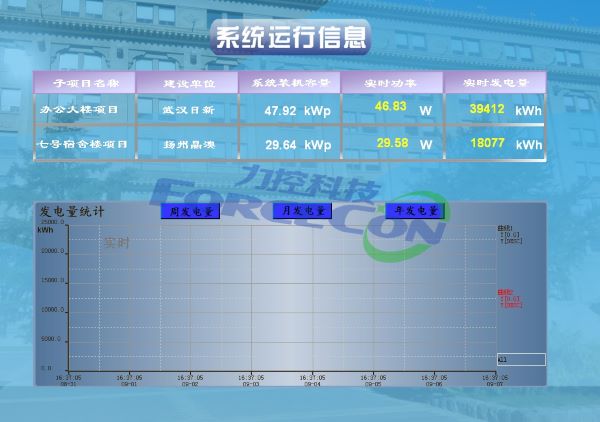

2、显示各台逆变器/通信模块的运行数据。显示每台逆变器/通信模块的瞬时发电功率、累计发电量、发电小时数、输入输出的电压、电流、功率等，将下位机的数据调入上位机并进行显示，必要时还可以通过曲线或图表的形式直观地展示数据。

3、实时显示各光伏逆变器/通信模块的运行状态及故障信息。显示开机、停机、并网、离网、故障等情况，通过各光伏逆变器/通信模块的状态，可以了解整个光伏电站的运行情况（如需下行控制命令，需逆变器有此功能配合）。系统能够及时显示各逆变器/通信模块运行过程中发生的故障，系统能够显示故障类型、发生时间等故障信息，以便运行人员及时处理及消除故障，保证光伏逆变器/通信模块的安全、稳定、持续运行。

4、系统管理。监控软件具有运行数据定时打印和人工即时打印，以及故障自动记录的功能，以便随时查看光伏电站历史运行状况及情况。

四、应用总结

基于力控eForceCon 监控组态软件搭建的光伏电站监控系统，可实现监测数据信息共享、交换、传输等功能，满足用户中心数据库的要求。通过远程数据采集与控制，保证了光伏数据的实时性和可靠性。
