中油南充燃气生产调度管理系统应用案例

一、系统概述

中油南充燃气有限责任公司旗下有用储配一站、储配二站、河东配气站以及多个管网远程调压监控点,中油南充燃气有限公司的调度中心根据用气季节、供气量等因素来控制天然气的输送。

二、项目目标

本项目主要把调控中心、储配二站、河东站以及城市管网调压柜的实时数据以及设备信息管理结合一起,更加方便使用人员操作、维护和管理。项目目标:

  • 实现对各控制系统集成化管理。系统数据库的设计及信息的处理充分考虑信息共享和防止信息冗余,同时保证信息的一致性。
  • 充分利用计算机软硬件技术和网络技术的最新成就,实现各控制系统监控数据的动态管理。
  • 根据气田的技术规范、标准、作业规程等有关规定,提出定性、定量的参数设置方案,并建立数值模型,通过数理分析、评价、判断、提醒、报警等技术方法为用户解决现场报警提供有效处理手段。
  • 实现生产全过程的实时监测、监控,且直观可视。
  • 实现对生产过程现场管理人员行为的督导和规范,堵塞和防止安全生产管理漏洞,即实现 “规范管理,责任到人”。
  • 根据监测、监控的参数,实现分类、分级报告和报警。
  • 系统具有良好的扩展性,可以方便的根据需要进行系统的更新和升级。
  • 系统操作安装西南石油分公司的技术规范制作,让系统工程操作更加简便、人机界面友好。

三、系统架构

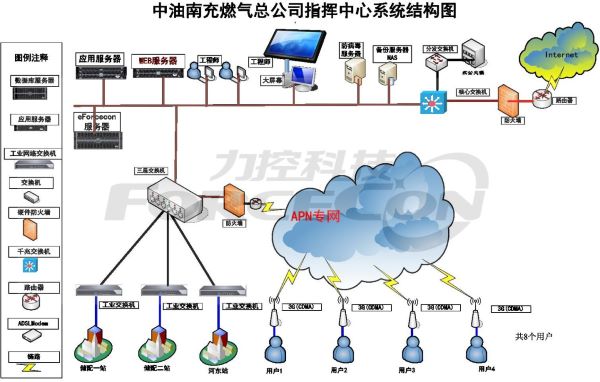

系统网络架构如下图所示:

中油南充燃气有限责任公司生产运行管理系统(调控中心)由储配一站、储配二站、河东配气站以及远程调压控制等站控计量系统、远程视频系统、通信系统、调控中心设备(包括操作员站、核心服务器、三层交换机、拼接屏显示设备、供电设备等)以及相应的配套软件组成。

本次系统的建设中,本着控制成本,提高实用性原则,储配一站、储配二站、河东站为有线MSTP数字电路,即保证了生产信息安全,又投入相对较少,比较合理。无线通信可以改为电信或联通3G方式,不仅可以采集阀室生产数据,还可以为视频图片采集和安全防范报警提供所需通信带宽。最终所有数据通过网络方式送入中心三层交换机,SCADA数据进入SCADA服务器,视频进入视频服务器。并同时展示到调度室计算机系统中。

为了提高系统的稳定性,可靠性,可用性,在中心系统的建设中,建议构建网络防火墙和病毒防火墙,从而提高系统的抗风险能力。构建网络备份设备NAS,可大大降低意外事故带来的数据丢失损失。

四、应用功能

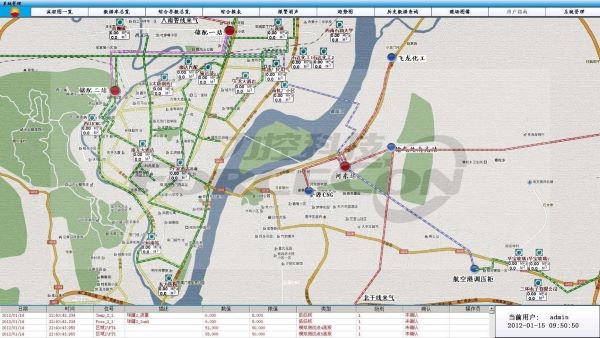

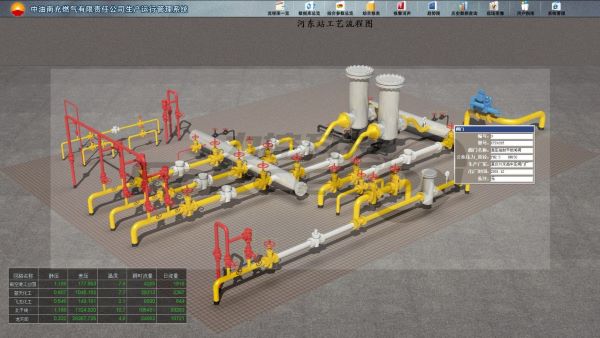

1、监控画面展示。使用力控科技eForceCon组态软件的画面组态工具,按照西南油气田分公司的技术规范要求,根据各个场站实际生产工艺图制作生产工艺画面,并且将温度、静压、流量等实时数据呈现在生产画面中以便操作人员实时查看。

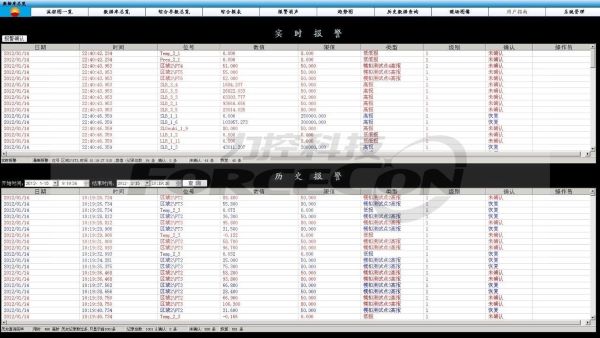

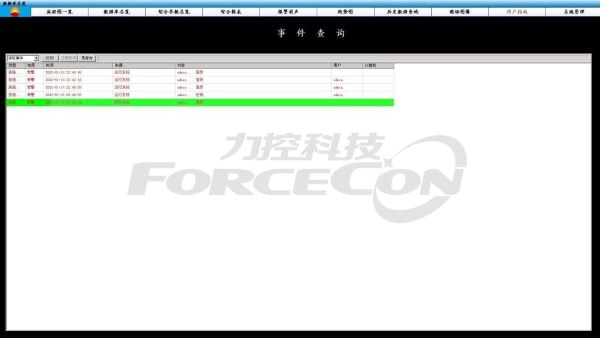

2、生产报警及事件记录。系统可实时显示并记录当前生产过程中产生的各种报警信息,如流量/压力的超限、仪表工作电源不正常、阀门工作异常、通讯故障等报警信息。此外燃气调度中心系统具备严格的权限管理功能及操作跟踪功能,记录所有用户操作过程,对出现的系统安全问题提供调查的依据和手段。

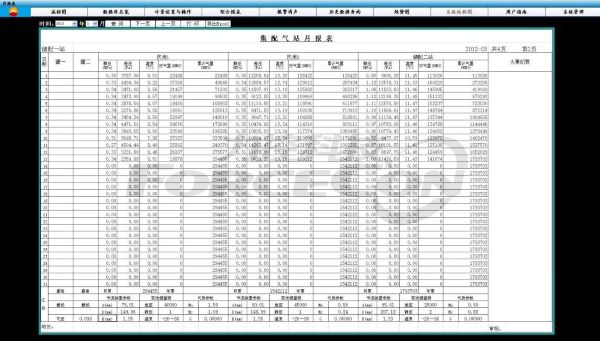

3、生产报表。本系统统计各单井、中心站的油压、套压、温度和流量等数据,自动生成符合分公司规范的产量日报、产量月报、计量日报和计量月报。

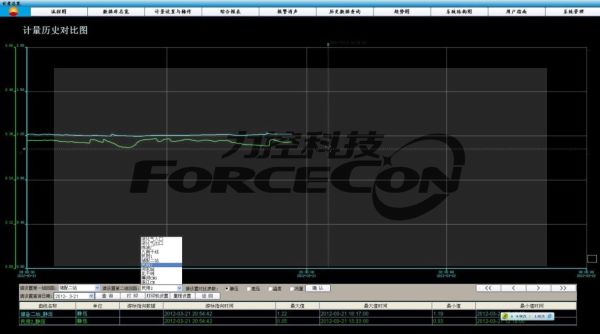

4、趋势曲线。为方便操作人员查看及分析生产趋势,本系统包含实时曲线和历史曲线相互切换的功能,同时操作人员可以根据自身需要选择两个或者多个数据进行趋势对比,为生产调度提供可靠依据。

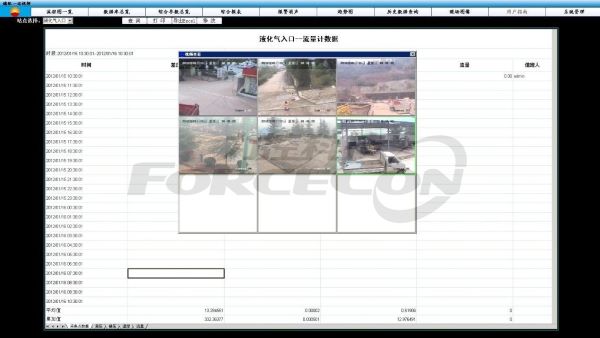

5、 实时视频及防入侵报警。采用海康威视组件查看场站实时视频,同时操作人员可以通过软件自动的云台控制现场摄像头来达到查看需求。各个场站布置有防入侵系统,当现场有外来人员入侵时,本系统发生报警提示并且记录入侵视频图片。

五、项目总结

使用力控科技软件产品开发的南充燃气有限责任公司生产运行管理系统(调控中心)可以对调控中心流程、工艺参数、报警等实时监控;可以查阅各类数据的名称、数值以及描述;可以对计量参数进行设置;可以配合仪表的检定和节流装置清洗工作,保证计量数值的连续性;可以以图形的方式掌握计量动态;可以生成和印刷符合管理要求的统计报表;可以与视频子系统融合,看到实时画面或静态3D图片;可以查阅工艺设备和管道的信号(规格)、制造商、投运时间、压力容器检定时间等完整性信息,使中油南充燃气有限责任公司的生产管理更加方便、快捷。
