株洲长城厂务监控系统应用案例

一、系统概述

FMCS(Facility Management and Control System)是厂务监控系统。目前的制造业已经向信息化工厂逐渐过度,整个工厂作为一个有机的整体来协调运转就需要一个有效的监控和管理系统,通过监控可以掌握工厂所有设备所有人员所有材料的具体情况,通过管理系统,可以使以上各个生产环节紧密结合,协调运转。因此,整体的全厂自动化系统应运而生。

二、系统架构

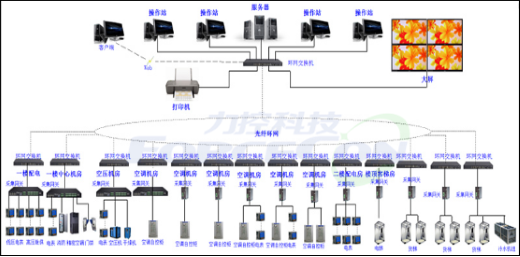

系统网络架构如下图所示:

厂务系统整体结构是分布式网络结构,各子系统通过采集网关将本子系统内的所有数据采集上来,经过工业无线专网将数据上传至中心服务器,这样就形成一个分布式处理的柔性结构。这一结构的优点是单一子系统断离网络,不会引起整个网络的中断,同时能够分散整个系统的负荷,同时采集网关本身具有断线缓存功能,与中心网络中断后会自动缓存历史数据,当网络恢复后自动将断线基间的历史数据回写到中心服务器,保证数据的连续性。通过电表,电梯,冷水机组,空调自动化等设备预留的通讯接口,使用采集网关,环网交换机,使整个设备构成一个大的网络。整个系统分为现场的设备层、中间的控制层、最上部的管理层。

三、应用功能

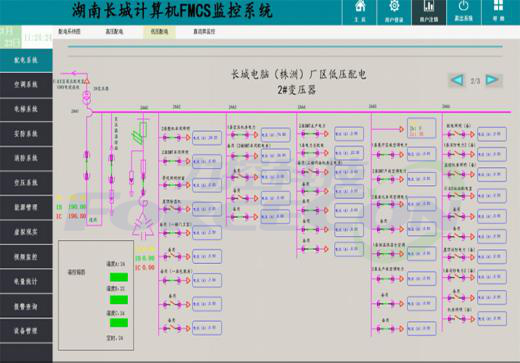

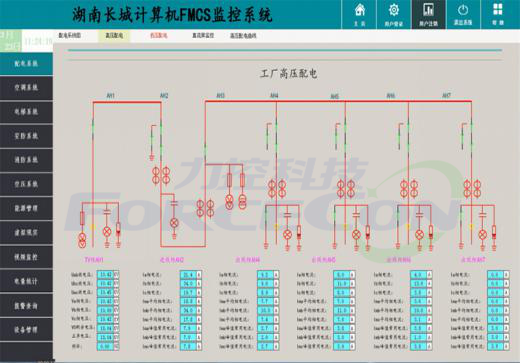

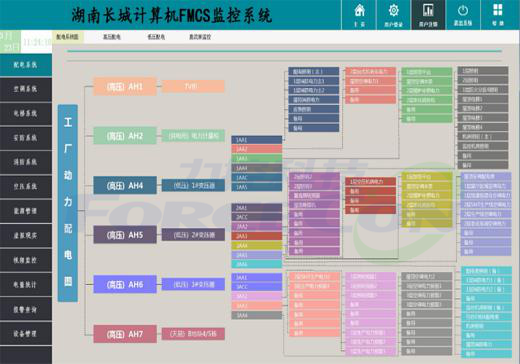

1、智能变配电系统,提供高压、低压配电运维解决方案,包括线上检测、用电量控制、配电室温湿度监测、远程分合闸等功能,可实现配电室无人值班,少人值守,保障配电安全,降低企业运维成本。

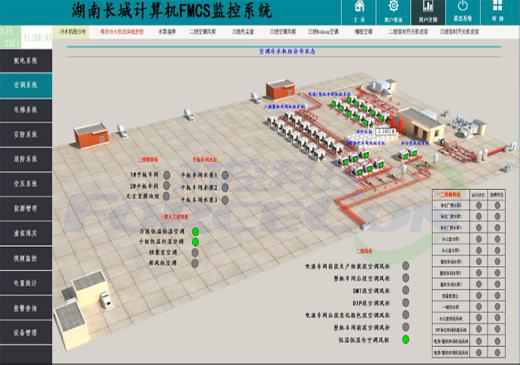

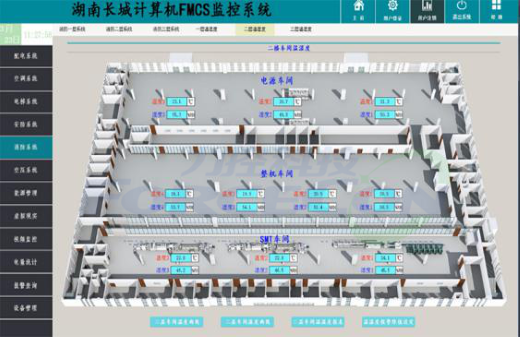

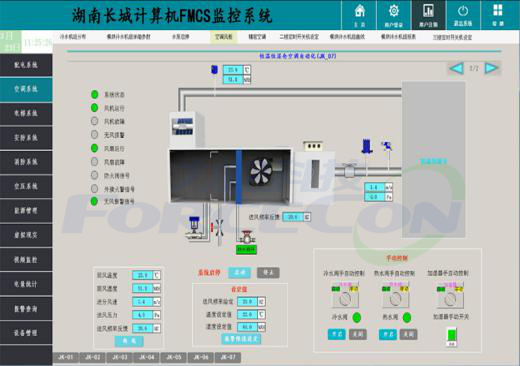

2、远程空调控制系统,对工厂暖通空调设备进行全面管理和监控,随时查看各空调风柜或空调模块机的工作状态,进行远程启停控制,可以实现工厂内的温度调节、湿度调节,有效节能节电,营造良好工作环境。

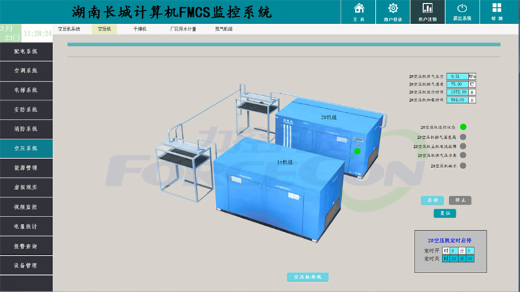

3、空压机远程运维系统,系统显示运行时间、工作状态、温度压力等实时参数,可联动控制多台设备,实现自动轮换,顺序启停,故障报警,让系统更智能安全节能。

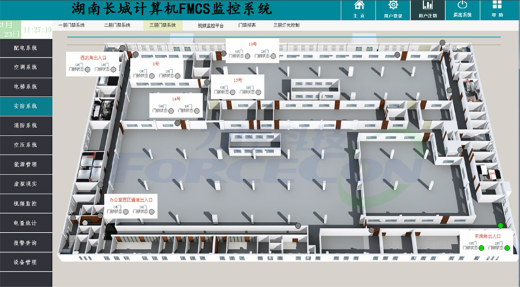

4、远程门禁系统,可显示厂区内各门的开闭状态及进出人员信息, 有效记录智能管理。

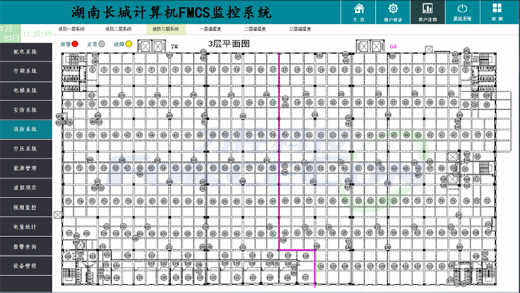

5、消防联动控制系统,显示烟感设备状态、报警等信息;探测到火灾信号,可采取火灾报警联动,报警查询等。

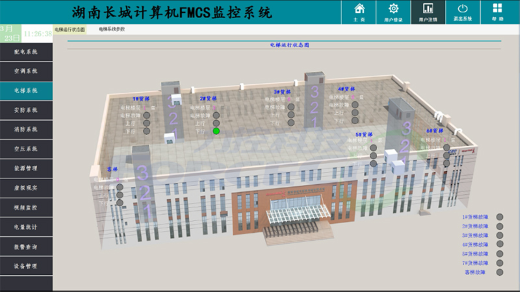

6、电梯监控系统,显示厂区电梯的运行状态、开关门以及楼层信息,故障报警显示、故障报警查询。

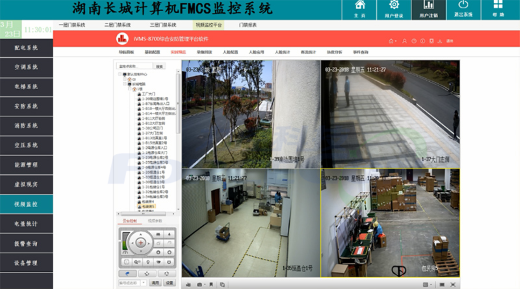

7、视频监控系统,可实时监控厂区所有摄像头传输的视频信息、回放历史、下载视频等。

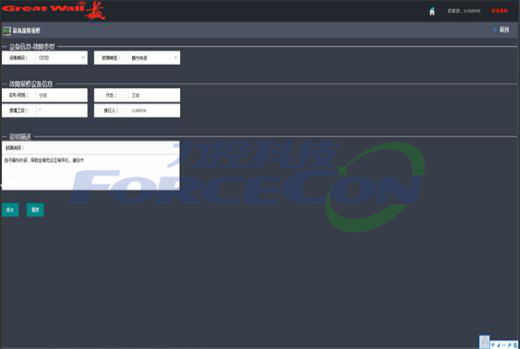

8、设备管理系统,主要包括设备资产台帐、设备维修保养管理、设备点检、设备监控等信息,可提升设备的运作效率和利用率,建立完整设备信息资料体系。

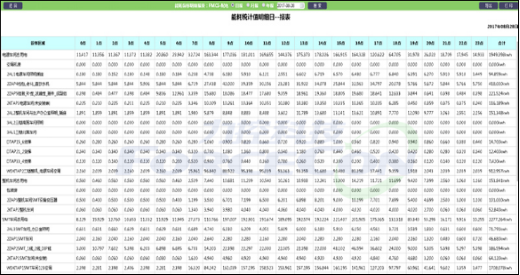

9、能源管理系统,对厂区内的水、电、气进行计量统计,形成能源统计报表,可追溯每小时、每天、每周、每月、每季度、每年的能源情况。依据统计报表,可生成能源分项分析、能源趋势分析、能源对比分析图,为节能减排、降低能耗做有效参考依据。

四、项目总结

FMCS厂务监控及能源管理系统为信息生产及安全管理体系提供了很好的平台,整合了体系完整的原始数据,为安全生产管理提供了大量基础数据和统计分析数据,帮助管理人员进行生产运营决策及调整。

通过各个子系统的互联互通、协同工作,大大地提高工作效率,减少能源系统运行管理成本,提高劳动生产率。并通过节能降耗技术和管理措施的执行,提高能源利用率,适应企业可持续发展战略的要求。
