力控ForceControl在轮胎裂解方面的应用

一、系统概述

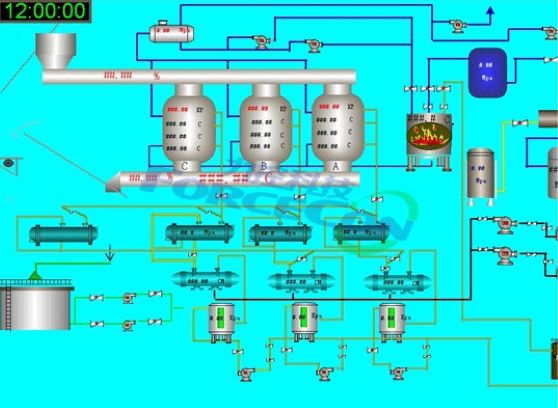

长期以来,废旧轮胎处置和资源化利用技术一直是环境保护的世界性难题。目前全世界每年有15亿条轮胎报废,其中北美占4亿条,西欧近2亿条,日本占1亿条。我国轮胎年产量已超过1亿只,居世界第三位,每年产生的废旧轮胎达5000多万只,重量140余万吨。但年处理量只有20多万吨,仅占总产生量的14.2%,大量废旧轮胎被丢弃或露天堆放。随着轿车进入家庭和汽车拥有量的增加,废旧轮胎的产生量正进入迅速增长阶段,轮胎如何有效回收利用,防止对环境造成直接污染和二次污染,也是中国废物资源回收利用中迫切需要解决的重大课题。力控SCADA软件ForceControl为系统平台结合轮胎裂解工艺流程要求实现了对整个过程的实时监控。

二、系统架构

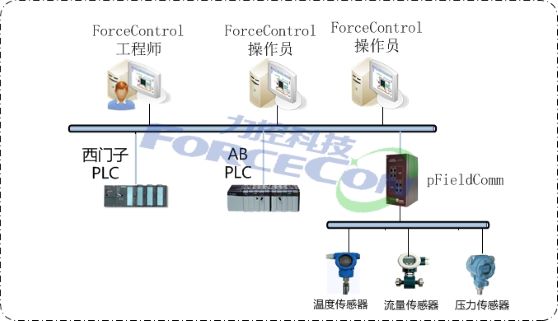

系统架构如下图所示:

系统上位机主要由三维力控组态软件负责数据采集、报表生成、趋势曲线、声光报警记录、网络发布等功能的实现,下位机主要采用研华全系列板卡负责模拟量的采集和西门子300plc来负责开关量的控制。研华的板卡采集温度、压力、流量等、西门子主要控制釜门的开度和氮气的开度等。力控组态软件支持研华PCI_1784 、PCI_1240、 PCI_1243U、 PCL_839和研华全系列等多种型号的板卡、对西门子plc支持s7和s5协议,以及工业以太网协议。

三、应用功能

1、网络发布功能。提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式监控工业现场的解决方案;服务器中心使用固定IP,发布的画面全球都可以浏览。WWW服务器端与客户端画面的数据高度同步,浏览器上看到的画面图形与组态软件生成的过程画面效果完全相同。并且可以在服务器端设置IE浏览的客户端的可操作性,可以设置成可控性也可以设置成只可浏览不可控型,这样确保了整个工程安全性。

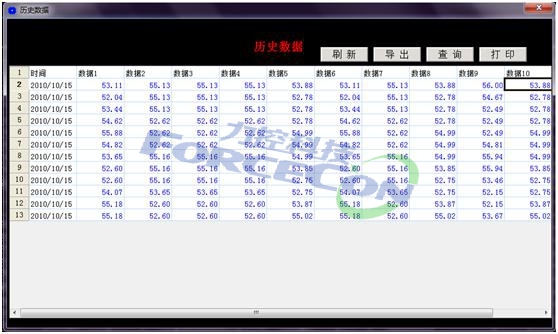

2、先进的专家报表功能。提供丰富的报表操作函数集,支持复杂脚本控制,包括脚本调用和事件脚本,比如:利用报表函数可以在报表上同时显示实时数据和任意时刻的历史数据,并加以统计处理,例如取行平均、列平均,统计出最大值和最小值。通过向导,方便、快速的生成日报、月报等功能,并且可以自动或手动保存成Excel、PDF、Txt等格式的文件。专家报表开放其方法和属性,利用力控的多彩脚本编辑器,方便的对报表进行如:时间历史查询、打印、导入导出等各项功能。

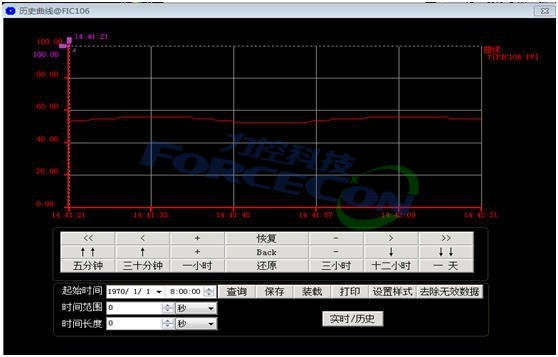

3、先进的专家报表功能。提供方便快捷的报表功能,在实时/历史趋势曲线上,提供了两个曲线的模板,我们只需要把采集的变量添加进去,就可以使用其中已经编辑好的各种功能,如:历史查询、曲线缩放、隐藏显示、属性设置等各种功能。

四、应用总结

通过采用力控SCADA软件ForceControl监控管理整个工艺流生产过程,将废轮胎造成的“黑色污染”变为再生资源,以原料状态进入生产循环中去,既是环境治理,又是资源综合再生利用,是典型的循环经济可持续发展的实例。特别是,100%资源化再利用特点,在一定意义上,不仅使生产轮胎的各种原料变成了可再生资源,而且较高的回收效率使废胎回收产业实现规模化处理,改变现有“土法废胎炼油”的小规模低效率回收方式,克服了二次污染,根除废轮胎及废橡胶造成的“黑色污染”,实现轮胎生产业链的清洁生产,循环生产的目标。采用热裂解工艺对废塑料进行油化,对废轮胎油化和炭化,不仅能实现变废为宝,而且有很重要的经济意义和社会意义。
