力控ForceControl在现代化农业监控系统中的应用

一、系统概述

随着国民经济的迅速发展,现代农业得到了长足地进步,温室大棚已经相当普及,温室工程也成为高效农业的一个重要组成部分。传统的温室大棚多为人工通过简单的温湿度计量设备或者简单的仪器仪表获取环境状态参数,并根据经验手动控制各个调节阀,这种监管方式效率低下、控制效果也无法达到要求,暴露出诸多局限性,随之而来的温室大棚智能监控管理平台的需求就愈发强烈。

利用卫星全球定位系统、遥测遥感技术、计算机自动控制技术和物联网等高新技术,实现温室大棚智能管控,有效控制作物生长的环境条件,使作物生长不受自然气候的影响,做到常年工厂化,实现高效率、高产值和高效益生产,从而最大限度地提高农业生产力,实现优质、高产、低耗和环保的农业可持续发展。

二、设计目标

温室大棚智能监控管理系统的设计目标:

  • 环境参数采集,系统可实现各个温室大棚的空气温湿度、土壤温湿度、二氧化碳浓度、光照强度等数据的采集和汇总。
  • 综合环境控制,采用计算机实现环境参数比较分析,四季连续工况调控系统。比例调节环境温度、湿度与通风。CO2 发生装置按需比例调节环境CO2浓度,夏季室外屋顶喷淋,在保证室内光照强度的前提下,组合调节环境温度与通风,达到强制降低环境温度的效果。通过计算机对温室各电动执行器进行整体调节,自动调控到作物生长所需求的温、湿、光、水、气等条件,另外通过臭氧消毒净化器对温室进行消毒。
  • 肥水灌溉控制,采用计算机肥水灌溉运筹系统。根据作物区的需要,对水培区的营养液成分,PH和EC值进行综合调控。对基培和土培区主要是根据作物生产需要,设定基质、土壤的水势值,自动调节滴灌、喷灌系统的灌溉时间和次数。
  • 紧急状态处理,采用计算机实测环境参数、状态极限值反馈报警保护系统。根据作物的各项参数设定温室环境的极限值和作物生长环境参数极限值报警保护系统,提高了整个系统安全性。
  • 信息处理,采用计算机集散控制信息管理系统。信息处理由中心控制计算机完成。主机通过局部数字通讯网络与现场控制机相连,实现远动双向控制及全系统集中数据处理。其功能包括运行实时参数 执行器模拟状态显示,历史数据存储、检索,数据平均值报表、曲线显示与打印。
  • 远程监控管理,系统需要保证温室大棚的内环境最适宜作物的生长,为作物的高产、优质、高效、安全创造条件。系统数据除了满足汇总归纳分析的需求,还可实现远程浏览,可通过手机、PDA等移动终端实时对现场环境实现监控管理。

三、系统架构

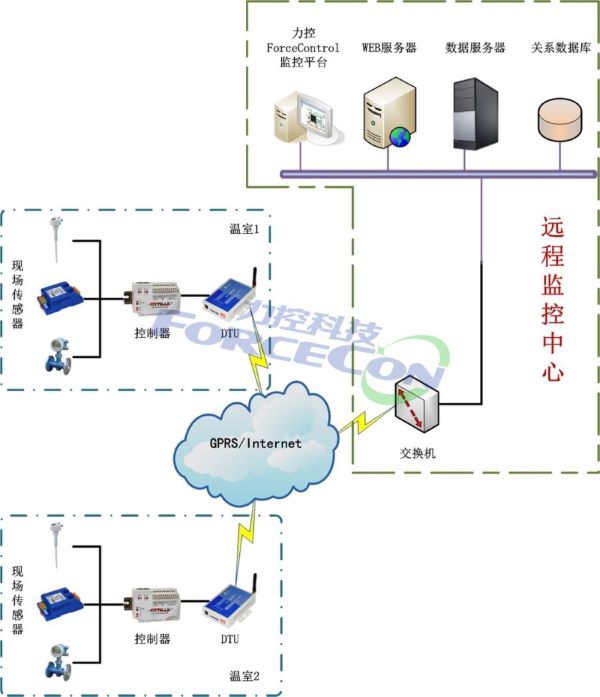

系统架构如下图所示:

系统由现场采集传感终端、控制终端、无线通信网络终端、监控中心系统平台这四部分组成。

1)传感终端

温室大棚环境信息采集单元主要由各种环境信息传感器组成,包括以下几类:

  • 数字温湿度传感器,该传感器可实现相对温度和湿度的环境信息测量,具备专业的数字化集成技术和温湿度测量技术,保证数据的真实有效性。传感器自身符合超低功耗设计,单线或者两线串行接口连接方式,可直接与控制器连接实现数据传输。
  • 土壤温湿度传感器,外壳抗腐蚀能力强,可长期深埋在土壤中而不会受到损坏,具备高精度、高灵敏度等特点。可实现表层土壤和深层土壤墒情的定点监测和在线测量,数据可直接由水分监测仪获取,或者直接与控制器相连。
  • 光照强度传感器,该传感器用于对温室大棚内可见光光照强度的测量,输出信号符合通用标准,能够根据当前的光照条件自动调整量程范围,从而在不同光照强度下均可保持准确的精度。
  • 二氧化碳浓度传感器,红外二氧化碳浓度传感器基于红外光谱吸收原理,测量温室中的空气二氧化碳浓度,可实时感应浓度变化。其优异的可靠性保证数据的准确性,避免其他气体的交叉反应。

以上四大类传感器可实时采集温室大棚内的空气温湿度、土壤温湿度、光照强度和空气中二氧化碳浓度等主要数据,通过通信总线传送至控制终端。

2)控制终端

为了实现系统的远程控制功能,每个温室大棚配备PLC可编程控制器作为控制终端。PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置,其标准化、系列化、模块化的设计,使得用户能灵活方便地进行系统配置,组成不同功能、不同规模的系统。

为了保证温室大棚内的环境适合作物的生长,控制器中加载预先设计好的控制策略程序。

  • 温度控制,当温室大棚内温度高于设定上限值时,控制器发出指令关闭加热器,之后开启通风设备;当温室大棚内温度低于设定下限值时,控制器发出指令关闭通风设备,之后开启加热器,从而保证温室大棚内的温度动态平衡。
  • 空气/土壤湿度控制,当温室大棚内空气/土壤湿度高于设定上限值时,控制器发出指令关闭喷淋灌溉设备,之后开启通风设备;当温室大棚内空气/土壤湿度低于设定下限值时,控制器发出指令关闭通风设备,之后开启喷淋灌溉设备,保证空气和土壤的恒定湿度。
  • 光照强度控制,当温室大棚内光照强度高于设定上限值时,控制器发出指令关闭光照器;当温室大棚内光照强度低于设定下限值时,控制器发出指令开启光照器,使得作物达到最佳的光合作用状态。
  • 二氧化碳浓度控制,当温室大棚内二氧化碳浓度高于设定上限值时,控制器发出指令关闭气体发生器;当温室大棚内二氧化碳浓度低于设定下限值时,控制器发出指令开启气体发生器,使得空气中二氧化碳浓度达到最佳含量。
  • 设备状态监测,除了对温室大棚内的作物生长环境进行控制外,控制器还负责实时监控各个传感终端的状态监测,一旦出现设备故障会及时产生报警,通知监控中心操作人员。

3)无线通信网络终端

为了减少通信线路铺设的施工量,选择无线通信方式讲数据汇总到监控中心。每个温室大棚配备GPRS DTU数据传输单元,具备串口串行通信接口,支持自动心跳检测,支持自动断线续传,可保持永久在线状态。监控中心配备接收装置,数据通过GPRS/Internet网络实时汇总至监控中心。此种方式可节约大部分通信组网费用,每月只需支付少量流量费,具有更高的经济效益。

4)监控中心系统平台

监控中心系统平台选用力控科技独立研发的具备自主知识产权的ForceControl系列组态软件,实现温室大棚系统的整体智能管理。监控中心系统平台作为本系统的核心部件,可实时获取各个温室大棚的环境参数,使得工作人员随时了解棚内农作物生长环境。结合控制策略和当前气候状况,可以对控制终端的控制策略进行优化。系统可以将各个设备的工作状态、系统报警信息、系统操作记录等情况反馈给工作人员,同时可显示在监控中心配备的大屏幕中,使得整个系统的运行状况尽在掌握中。

力控软件人性化的模块化设计,便于各个功能模块的修改、增删,减少了系统维护的成本,加强了系统的时效性。

为了实现网络浏览功能,可配备独立的WEB服务器,用于远程客户浏览。如需对数据进行更深入的分析处理,可配备独立的数据服务器和关系数据库,力控软件中配备ODBCRouter组件,轻松实现实时数据的转储。

四、应用功能

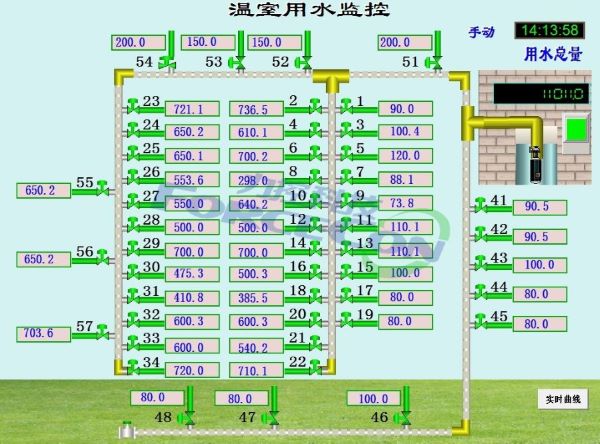

1、精确的物联网温室大棚信息展示功能。系统可通过组态画面实时显示各个温室大棚的数据信息,包括土壤墒情、棚内空气状况、喷淋灌溉状况等信息。实现数据的存储和管理,实现农业生产的标准化、网络化、数字化。

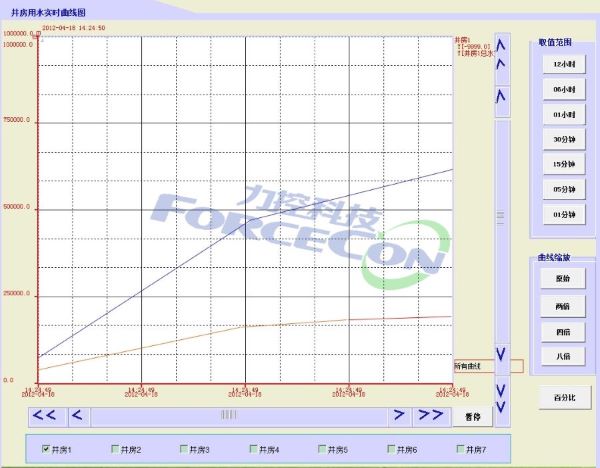

2、完善的数据查询功能。系统可通过报表曲线等方式,实现实时数据和历史数据的查询,为农作物生长环境优化方案的调整提供了完备的数据支撑。

3、便捷的控制管理功能。系统可对水泵喷淋设备的启停进行控制管理,同时还可根据各个大棚的用水量设定购水限价,实现水价梯度管理。从技术角度实现节水效果的同时通过水价的监管提高用户节水的意识。

五、应用总结

智能精确农业取代传统农业是农业发展的必然,更是符合我国国情的选择。本系统结合当前新兴的物联网技术实现高效利用各类农业资源和改善环境这一可持续发展目标,不但可以最大限度提高农业现实生产力,而且是实现优质、高产、低耗和环保的可持续发展农业的有效途径。
