力控eForceCon在煤矿压风机监控系统中的应用

一、系统概述

煤矿井下压风机生产监控系统运行的安全可靠性直接影响到矿井的经济效益。通过对压风机系统实行数字化监控，将多台并网运行的压风机集中控制联网，充分发挥各压风机的性能，最大限度地实现节能及运行时间的均衡，延长压风机的使用寿命。为了确保煤矿各级领导和职能管理部门能够及时、准确地掌握压风系统的实时运行状态，对压风机系统实现集中、实时监控具有很强的必要性。

二、系统架构

系统架构如下图所示：

调度室上位机上，采用力控组态软件eForceCon实现对现场压风机的远程监控。上位机监控软件通过OPC接口的方式为全矿综合自动化平台实现数据交互，将压风机的所有数据信息上传到全矿综合自动化系统平台，实现系统和全矿综合自动化平台无缝接入。

三、应用功能

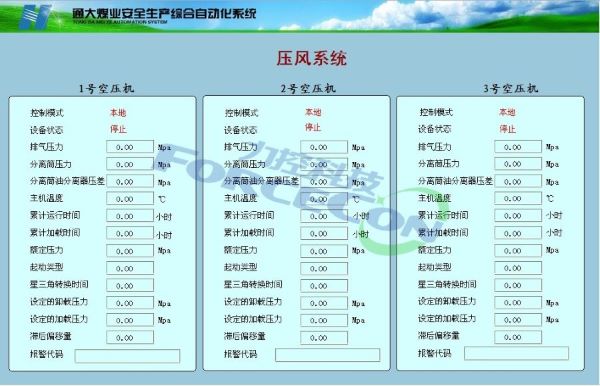

1、压风机实时监控，系统可以监控压风机排气压力、排气温度、风包温度、风包压力、管道流量、管内压力、压风机电压、电流、功率因数、运行状态（运行、备用、检修、故障）等参数，并将数据实时传输到地面计算机监控中心，并提供以上数据的历史数据查询、报警信息查询、及报表打印功能。

2、远程控制，系统能够对压风机等设备进行远程起停控制操作，并根据设定的控制策略对空压机进行控制。

3、趋势分析，系统能够在线显示压风机风量曲线、压力曲线、温度曲线等，以观察、分析这些参数的变化趋势，并可以根据需求查询历史数据。

4、风机自动平衡、主备机自动切换，系统能够根据预先设定的时间，自动切换主备风机，自动平衡各机组的使用时间，以提高机组寿命。

5、智能实时报警，系统具备实时报警功能，对压风机、电动机、冷却及润滑系统、风包的故障等，实现故障记录功能。

6、系统安全管理，系统具有程序及数据安全管理功能，针对不同的用户，设置不同的权限，防止未授权用户修改监控系统参数，保障系统的安全性、可靠性。

四、应用总结

矿井压风机生产监控系统实施之后，能使井下风镐、风钻、水泵、掘进机等气动机械设备运行更加安全、可靠，降低事故发生率，减少故障处理时间，为提高矿井生产效率，实现数字化、现代化矿井打下良好的基础。
