亿利资源集团库布齐园区智能巡检项目应用案例

一、项目概述

亿利资源集团智能巡检项目实施范围覆盖库布齐园区生产基地3个分厂,共计43条巡检路线,主要分为内操巡检组、外操巡检组、视频监控组以及开发组。在该项目中,力控主要负责内操巡检系统开发及实施工作,工作内容包括:巡检数据采集、内操巡检界面开发、展现,报警推送,以及内操巡检系统与智能巡检平台的无缝融合。

内操巡检平台则主要是针对这43条路线中的重点巡检路线上重点装置,设备和重大危险源进行集中监控管理,监控画面35幅,监控点位360余个。系统依托pSpace实时数据库平台,自动记录各测控点位的实时数据,并根据工艺要求,配置各测点的报警信息。智能巡检平台通过标准接口实时读取pSpace数据库中各监控点位产生的报警信息,并将报警信息与现场监控视频绑定。当报警产生后,视频监控自动切换到对应的巡检点监控画面。同时智能巡检平台能对各巡检点产生的报警信息进行统计分析,为现场检修人员制定设备保养计划提供数据支撑。除此之外,利用Html5技术,根据Fsmartworx的跨平台特点,实现内操巡检系统与智能巡检平台的融合。

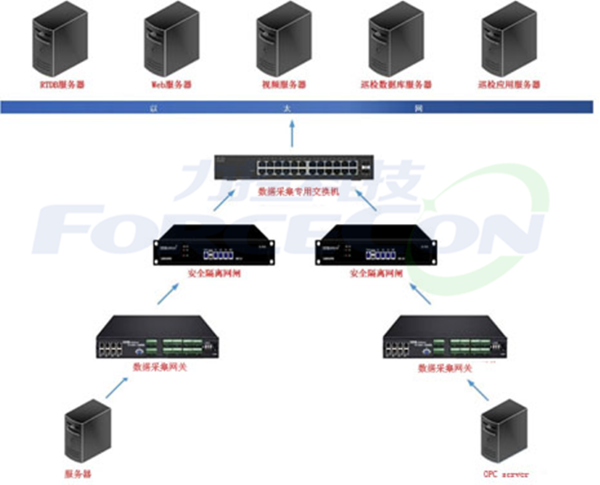

二、系统架构

三、应用功能

1、数据接口对接

Fsmartworx采用 WebSocket 通信,保证与实时库连接的稳定性及实时性。数据源支持Space、PI、IHIS、PHD等实时数据库系统,保证项目在现有系统不改变的前提下实现与信息化平台无缝集成。

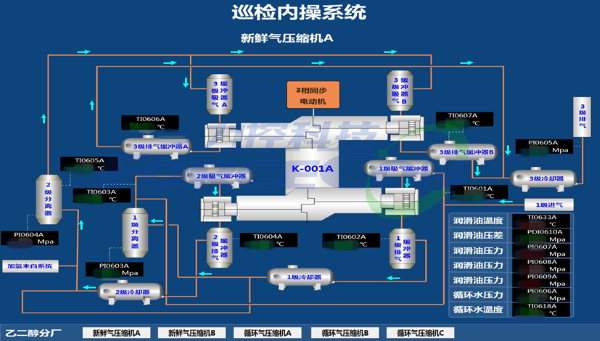

2、生产实时监控

与传统组态软件的WEB发布或者IIS发布相比,Fsmartworx不需要依赖各种控件,不需对浏览器进行设置。利用Html5 技术,能实现跨平台访问,减小对计算机操作系统和浏览器的依赖性。同时Fsmartworx能提供单个页面的URL地址。能实现监控页面的单点登陆和管理。

3、有毒可燃气体监测

有毒可燃气体的监测是安全环保的重中之重,也是安全生产的保障。本项目中采用表格形式,直观展示各个有毒可燃气体检测点的气体浓度值,并根据浓度阈值,以不同颜色显示,实现有毒可燃气体浓度的集中管理。

4、与智能巡检平台的融合

Fsmartworx在画面编辑好以后,点击运行按钮,即可通过浏览器进行访问。同时每个窗口都有一个对应的URL地址,通过iframe框架调用这个URL地址的方式就可以实现与智能巡检平台的融合。

四、项目总结

亿利资源集团智能巡检项目内操巡检系统的完成,使得该企业的巡检管理人员只需通过浏览器登陆到智能巡检平台,即可查看内操巡检系统的实时数据和报警信息,可第一时间发现设施缺陷和危及安全的隐患,及时采取有效措施,保证了生产的安全和稳定。
