力控ForceControl在粮库监控系统中的应用

一、系统概述

本系统由三个基本单元组成,即现场检测单元、系统操作站和控制网。

1、现场检测仪表单元

现场由热敏电阻对粮仓的温度进行测量,每个粮仓约有200点模拟量输入(均是热敏电阻信号);并根据粮食的情况对现场进行湿度检测。

2、系统操作站

本系统设1个操作站,起到人机接口的作用,操作站运行工业力控监控软件,对现场的温度进行巡回检测。用西门子PLC控制现场输送机、提升机、电动闸门、通风机的启动运行,以及报警等功能的反馈信号,实现自动化控制。

3、控制网

控制网采用MPI和RS485相结合进行控制。控制单元采用西门子的314CPU为主控制站,控制和监视现场的数字点,而用研祥的PCL-745板卡对现场的温度和湿度进行采集,可靠性高。所有板卡工作完全“独立”,任何一块一点出现故障都不会影响其他温度点的正常采集。

二、系统架构

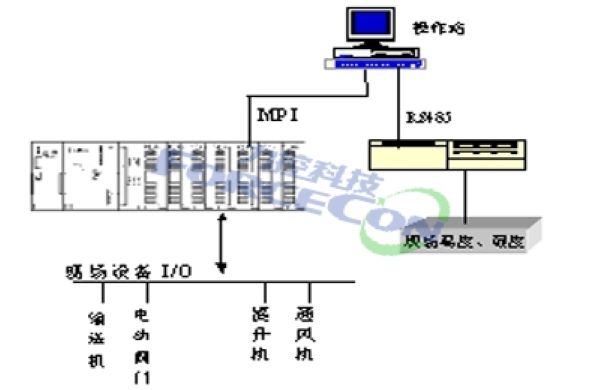

系统架构如下图所示:

本方案中温湿度信号都是数字信号,网络布线方便、经济,因为每个温湿度探头输出的直接为可联网数字信号,信号传输过程的衰减不会影响系统精度,且传输距离长,每个出线口“一线总线”可接64个温湿度探头的距离可达200M。采集模块自动识别传感器类型、数量,配置和扩展方便,可以根据现场安装条件,适当选择模块的安装位置及使用模块的数量,以便降低成本。采用低功耗设计,只需对采集器供电,无需对传感器供电,现场供电点少,施工方便。

根据现场实际情况,采用LTM8600温湿度模块采集,通常一个粮仓,测温点数小于500点,使用一个LTM8003模块基本能满足要求,每一个模块有8条测试电缆接口,每条电缆可以接64个测温点。因仓的高度及娄布的原因,为了现场安装方便,测温电缆一般采用主干传输出线+测温电缆连接器+测试电缆的方式,将分为合适的长度测温电缆安装在合适的位置。测温电缆中继器可延长测温电缆的长度,提高LTM-800模块和测温线缆的利用率,降低成本。

三、应用功能

系统主要的功能包括:

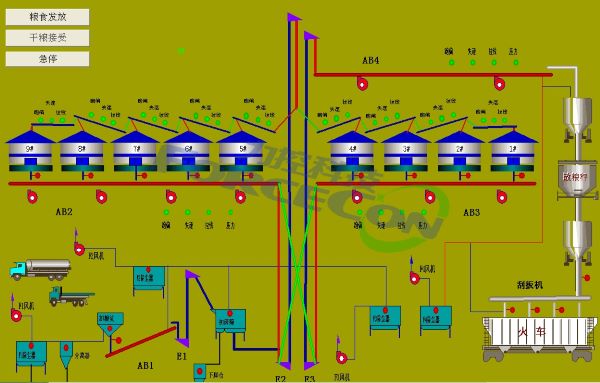

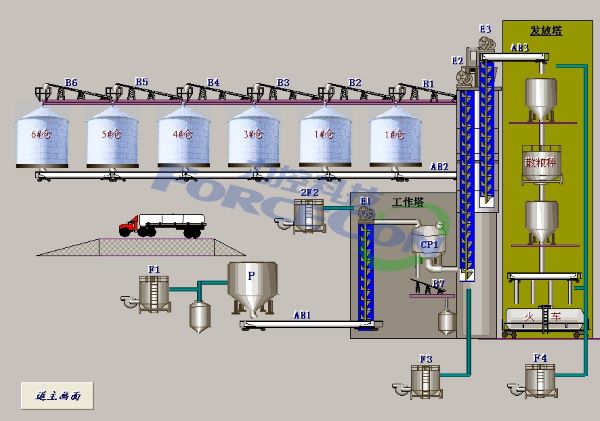

1、实时数据采集与监测。

2、历史数据的存储。

3、报表查询、打印。

4、实时报警、历史报警事件查询。

四、项目总结

在粮库监控系统中,力控提供了独到的内置式实时数据库,具有完备的外部扩展接口,第三方软件可以通过ActiveX、DLL、DDE等方式与力控进行数据通讯,方便了与管理信息系统的衔接,为企业日后进行管控一体化设计打下了良好基础。
