力控ThingNet污水处理远程监控运维可视化平台

一、力控ThingNet污水处理远程监控运维可视化平台项目背景

制造行业设备主要面临的最大的问题是设备易损,需要实时监控设备的运行状态,随时查看故障报警信息,方便第一时间处理。设备厂家、工程商以及运营商都需要随时查看和收到故障报警信息。因此制造业需要一套设备远程监控方案,使数据可视化。
(1)无法实时掌控所有设备的数据信息,包括设备的数据信息、运行状态、现场画面、寿命等信息情况,目前是通过人工的方式记录,存在统计错漏等误差的情况。
(2)缺少设备的运营异常的手段,同时每当异常发生时,缺少报警手段和应急措施处理,维修人员响应速度慢。
(3)现场苦、脏、累、险,招人用人难,而采用自动化机械则缺乏有效的集中监控平台。
(4)设备一般发往世界各地,厂家与设备之间距离太远,运维成本高,出差成本巨大,人员严重不足。

二、力控ThingNet污水处理远程监控运维可视化平台系统架构

本方案采用力控IoT工业云平台作为综合平台,实现对设备、传感器、PLC、控制系统、管理软件等不同来源的海量数据在云端的集成与汇聚。通过对设备运行的实时监控,减少因突发情况造成的设备损坏、生产效率降低、停产等情况。

1、流程可视化

提供从车间级到工艺单元场景,主要提供工艺运行参数展示、工艺仿真动画、工艺流程演示、工艺原理说明等功能,使用户进一步详细了解具体工艺单元的生产细节。



2、视频可视化

提供车间级三维可视化管理视角,支持从厂级到车间级场景,进一步探究生产局部细节,对生产过程中视频信息做到全方位记录,并且与数据进行匹配。

3、综合大屏可视化

针对工厂全景实现多维度全面监控,包括对设备本身、生产设备、车间能耗、原材料、安防设备等不同类型的对象,集中统一进行监控。同时集成工厂现有系统数据,或追加数据采集系统,实现对生产核心指标及关键数据的集中监控,将“不可见”的生产现场数据变为“可见”,通过可视化大屏的方式进行最终呈现。实现对生产运营的综合监控。



4、设备远程管理

通过IoT工业云平台可实时监视所有设备的运行、故障状态及系统设定参数等,并可通过中央对现场设备进行设定、修改。当工作设备故障时,自动产生报警,并提示相关人员进行检修,并且实现移动端提醒的功能。

三、力控ThingNet污水处理远程监控运维可视化平台功能及优势

本项目采用上海力控元申信息技术有限公司的云边端一体化解决方案。主要分为三大部分,首先利用物联网网关(包含网关和边缘服务器)进行设备现场硬件的采集。然后上传到IoT工业云平台实现数据的可视化,配合MIP微信小程序。从而实现了从本地数据采集、到云端数据存储、到移动终端浏览、再到平台数据展现和运维等功能,构建全智慧运维体系。为设备产品提供产品全生命周期、协同研发、设备优化、质量监测等各种服务。

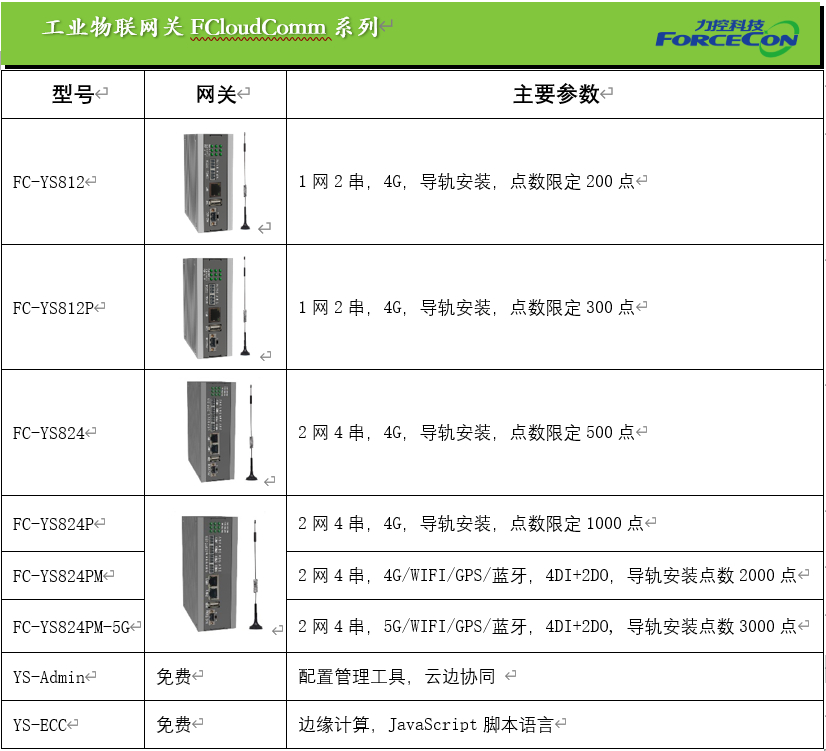

1、边缘网关(包含网关和边缘服务器):

完成现场设备的数据采集、数据清洗、边缘计算等功能,并通过4G/5G/WIFI/有线等的方式将数据加密传输至云端,支持远程配置、边缘计算等功能,边缘网关将数据上传至平台的同时,也支持将数据同时传送至其他平台或者数据库。


2、IoT工业云平台

作为本方案中的核心层,提供数据远程监控模块,包含数据可视化、流程图、数字孪生、实时数据,曲线报表,报警和报警推送等功能。设备运维模块,包含巡检,工单和资产台账等功能。系统配置模块,包含大屏显示和流程图组态、以及用户管理等相关后台配置功能。



3、MIP工业小程序

专为移动应用而打造,依托于微信,提供移动端的数据浏览、数据查询和报警推送等基本功能,以及巡检,工单的执行等运维功能,简单快捷的扩展工业监控现场的移动应用功能。


4、个性化定制

以上为系统的基础功能,也可以根据每一应用场景的差异定制个性化业务功能,如:数据统计分析、预测性维护等特殊性功能。

四、污水处理系统力控ThingNet远程监控运维可视化平台应用总结

结合当前的“工业4.0”和物联网等相关技术下及客户对污水处理设备的监控等相关功能的需求。整体方案涉及多款物联网产品,其中,IoT工业云平台是工业云边端一体化的中枢,面向基础数据展示、企业设备上云、综合可视化应用的工业云平台。该平台能够对污水的自动处理提供在线实时监测、运维处理、数据分析和预警等功能。


云平台可组态配置大屏可视化、流程图可视化,用于展示生产数据、设备运维、组织决策等类型数据以及符合现场工艺的流程图HMI界面。丰富可视化配置组件类型,可提供丰富的趋势、饼图、散点、柱状图可视化组件,支持图与图之间的混搭,便于用户快速构建自主的可视化页面。
可实现在移动端、电脑端对生产各种场景进行巡检、监控与管理,与工业小程序MIP配合,完成巡检、工单等设备运维和管理。
