力控eForceCon在钢厂水处理系统中的应用

一、系统概述

钢铁工业作为高能耗、多排放的行业,在全国节能减排的工作中承担着重大的责任。我国重点钢铁企业每年的吨钢耗用新水量,与国外先进钢铁企业吨钢耗用新水量相比,仍有很大的差距。为了进一步降低钢铁企业吨钢耗用新水量、提高钢铁企业水的重复利用率,需要积极推广少用水或不用水的工艺技术装备,并强化合理串级用水以及加强工业污水的综合处理回用。

二、系统架构

系统架构如下图所示:

三、应用功能

1、 采用上位机冗余模式,确保数据的安全性。考虑系统的稳定性、数据的完整性、安全性,采用了上位机冗余模式,通过以太网和主站CPU进行数据交换,计算机和PLC备有不间断电源,避免系统突然断电对系统的不可预见的破坏性的影响;同时备有激光打印机,方便打印系统运行记录、数据报表、事件记录和报警信息。

2、 采用分布式控制系统。水处理自动化控制系统主要包括:一沉池监控、层流泵房监控、加压泵房监控和中心泵房监控,考虑系统的稳定性和各站距离问题,采用分布式控制系统,引进了先进的分散集中控制系统。本系统选用GE PACSystems RX3i PLC系统作为主站,Versamax作为远程IO子站,通过Genius总线将主站和各子站进行互联。

3、 提供集成化设计环境。系统支持多人协作与远程部署工程,支持工程模型的导入与导出、方便快速进行工程组态;系统具备自诊断与自恢复技术,统一进程管理具备自诊断与自恢复的“看门狗”功能,充分保证整个系统的稳定性与安全性。

4、 页面直观性,操作便捷性。通过水处理监控系统,可以在一幅监控画面中非常方便地查看现场生产情况。系统监视的主要参数包括:电流、吸水池液位、压力、温度、流量、水泵运行状态、阀门状态等。

主监控画面

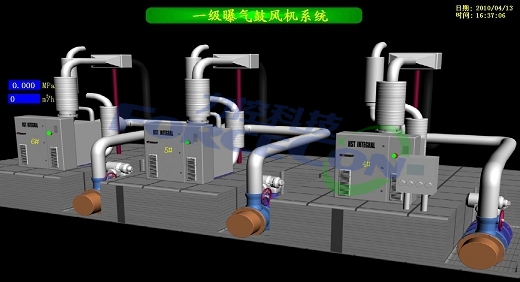

一级曝气鼓风机系统

5、 模拟量状态展示。模拟量数据在水处理监控系统监控画面的“主系统”中展现,信息包含文字说明和单位,其中液位以图形化百分比填充方式显示液位的动态变化,非常直观。当该模拟量(如:液位)超限(低于低限或高于高限时)系统进行报警,并以画面闪烁和声音方式提示控制室的值班人员。

模拟量数据显示

报警显示图

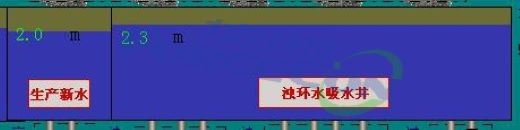

液位动态显示(垂直填充)

6、 开关量状态展示。开关量数据包含泵的远控、运行、停止、故障,阀远控、开状态、关状态、全开状态、全关状态、开过扭矩、关过扭矩、故障,风机的远控、运行、停止、故障,这些状态均以颜色或文字方式体现设备状态。

泵运行、停止和故障状态图形化显示

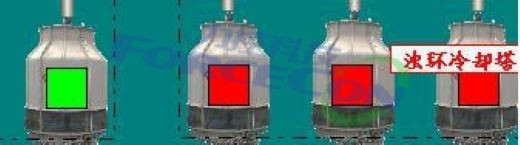

风机运行、停止和故障状态图形化显示

四、应用总结

通过力控SCADA软件eForceCon平台的应用,实现了了对污水处理的实时监控、故障报警、历史数据的存储和查询、报表的显示和打印等多项功能,而且用户界面操作良好,易于学习。系统具有良好的通用性、可扩展性和可维护性。由于其具有设计简单、投资少、控制效果好、易维护等优点,大大降低了工人的劳动强度,提高了管理水平,使水资源得到了循环利用,达到了节能减排要求。
