力控eForceCon在大型泵站监控系统中的应用

一、系统概述

泵站是水利枢纽工程的主要设施，泵站设施为城市防洪排涝和和农村引水排灌起到关键作用。随着我国经济建设的快速发展，对水利设施和水环境提出了更高的要求，城市防汛排涝、城镇水环境、深水井群和排水设施均面临着采用现代信息化技术来进一步提升设施的要求，而实现排水、井群、挡潮、排涝、引水等泵站自动化监控和集中调度管理，实时采集各种水情、工情数据则是信息化建设的基础。目前，大部分泵站还是采用传统的管理与操作方式，主要由人工完成，而城市排水泵站也需要进一步提升设施的自动化水平。

泵站自动化监控系统主要应用于各种水利设施的泵站自动化监控，包括供水泵站、排水泵站、河道防汛排涝泵站、深水井群取水泵站等。

二、系统架构

泵站自动化系统由计算机监控系统、视频系统、大屏幕电视系统、地理信息系统以及网络通讯系统组成，主要实现对水泵机组、水闸、配电系统、进出水池、直流系统、消防系统、技术供水系统、液压系统及其它泵站运行重要部位与关键对象、参数进行有效监视、监测，并做到必要数据、图像、指令的上传和接收。

系统架构如下图所示：

三、应用功能

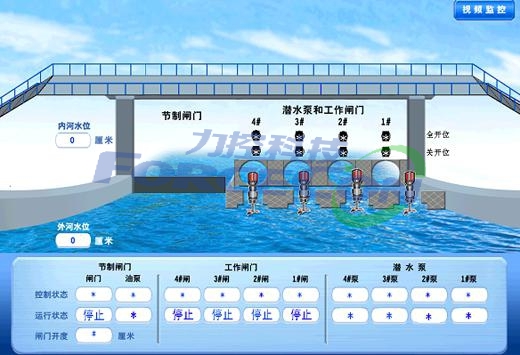

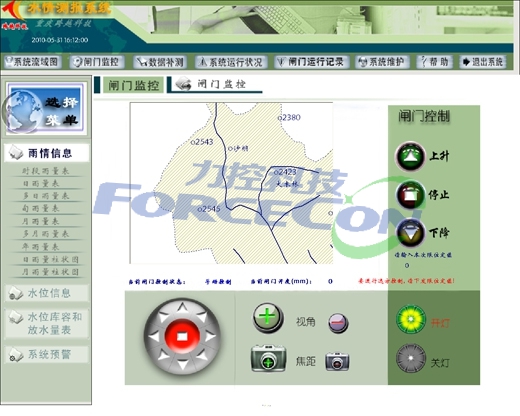

1、 丰富、直观的监控界面。系统借助力控SCADA软件强大的图形组态及系统集成功能，将绚烂、逼真的动态实时画面、视频影像、GIS信息进行高度集成，展现在SCADA系统中，形成数据模拟与视频影像、GIS系统无缝集成的监控方式。

2、 强大的报表功能。系统利用所存储的历史数据，按照预先定制的报表模板，可以方便、快捷地生成各种值班报表、操作报表、报警报表以及日/月/季/年等数据报表。

3、 及时、有效的报警输出。系统支持多媒体语音、视频、文本语音转换、邮件和短信等实时的报警通知与报警信息输出，为相关负责人及时、有效地处理报警提供支持。

4、 历史追忆（事故追忆）。通过定义事故追忆条件和追忆变量，以及追忆时间的设置，当满足追忆条件时，系统自动产生追忆指示，用户可以通过追忆组件来查看事故回放，回放过程支持曲线和表格，并支持打印和存盘等操作。

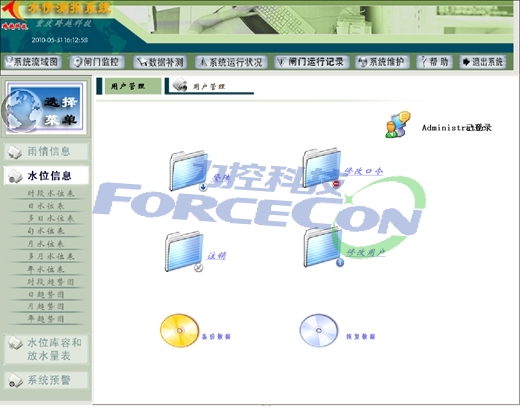

5、 安全管理与审计。系统在操作上严格进行权限管理、审计跟踪，记录用户完整的操作过程，并对出现的系统安全问题提供调查依据和解决手段；系统具备事务日志功能，记录系统执行操作的完整过程；为了保证系统采集、控制的安全性和可靠性，系统在SCADA操作员站采用双机热备、双网冗余的配置。

6、 数据采集的实时性。实时采集现场中的水情、工情、雨情等信息，并将其存储在业务数据库中，具有较强的实时性、较高的处理效率，以及响应的快速性；采集接口安全、稳定、性能较高，能够满足业务处理要求；采集接口的采集周期在5秒到5分钟之间，可以根据业务需要进行灵活设定；采集接口设置的实时性，不影响生产过程及控制系统的性能。

7、 操作简单、运维便捷，提高工作效率。系统操作界面简单，易于理解；系统维护方便、快捷，提供开放的、标准化的二次开发接口，适应业务不断发展的需要；采集软件、实时数据库系统等都具有容错处理机制，确保系统的稳定性、可靠性。

四、应用总结

通过力控SCADA软件eForceCon平台的应用，实现了防洪、抗旱、排涝和市区内沟河系纳潮冲污的自动化集中监控运行管理，完成所管辖区域内所有泵站设备的本地和远程管控、主要设备参数的实时监测、故障报警、运行过程模拟显示以及现场图像监视等功能，这有效地提高了泵站设备的可靠性、安全性、可维护性以及控制操作的自动化水平。并且通过对设备参数和运行工况进行实时监视，更好地消除了设备运行隐患，确保了主设备的完好率和可调率，减轻了运维人员的劳动强度，达到“无人值班、少人值守”的运行管理要求，进一步提高了泵闸调度的及时性和准确性，顺应我国水利行业运行管理现代化的发展趋势。
