天虹纺织集团数据采集与监控系统应用案例

一、项目概述

天虹纺织在国内华东和越南一共有6大生产基地,当前分布在各地生产运营,由于厂区的分散性,缺乏有效的信息沟通和综合的信息处理能力,而且无法上传有效的现场信息,集团运营中心无法及时正确的获悉所有生产信息,不能有效分析生产数据和诊断相关设备运行情况,这样将造成运营中心无法对集团整体的运营进行正确的评估及决策。很难实时掌握生产设备的运行情况,很难对未来的形势和环境进行准确的评估,因此,建设一个完善的数据采集与监控平台有助于改善集团化企业的管理与运营。

力控科技数据采集系统针对纺织生产集控管理实际需要,可以成功地将工业自动化、计算机网络、无线通讯、地理信息系统等多项先进技术有机结合在一起,实现对全集团的自动化生产运行管理。系统的主要功能是实时采集远端各纺机设备和生产基地的动力设备的工艺运行参数,实现对设备运行情况进行自动、连续的监视,管理和数据统计,为安全运行提供必要的辅助决策信息。

二、系统架构

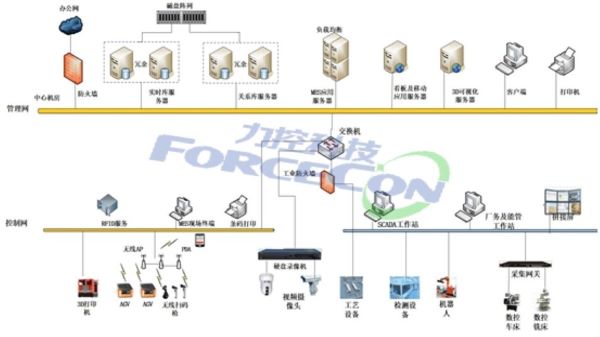

系统网络架构如下图所示:

针对纺织生产集控管理实际需求,实时采集远端各纺机设备和生产基地动力设备的工艺运行参数,对设备运行情况进行自动、连续监视、管控和统计分析,实现全集团生产计划及自动化生产运行管理。

三、应用功能

1、数据集中汇总。采用力控华康工业通信网关pFieldComm,对天虹集团内各个分散厂区内的PLC系统、相关设备和仪表进行数据采集,通过协议转换后打包发给数据中心实时/历史服务器上,同时也接受中心数据库系统下发的命令和数据。数据集中服务器采用2台高性能服务器,具有很高的性能和稳定性,用来满足系统长时间运行的需求及用于处理各个生产控制系统集中后的海量数据,再利用力控企业级实时历史数据库pSpace的二级压缩机制,将数据存储到存储设备上。

2、数据采集与传输安全。为了防范黑客及恶意代码等底层生产网络的攻击侵害及由此引发的生产事故,保障生产系统的安全稳定运行,需要建立生产系统安全防护体系,系统安全防护工作应当坚持安全分区、网络专用、横向隔离、纵向认证的原则,保障底层生产系统的安全。系统对数据采集终端的接入作了严格的身份认证,杜绝系统安全隐患。另外在数据传输和处理过程中采用校验和加密算法保证数据的准确性和安全性。

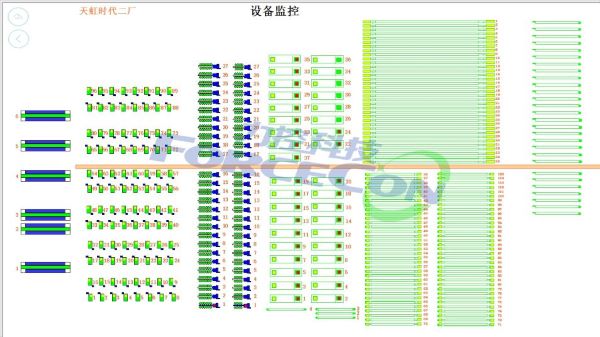

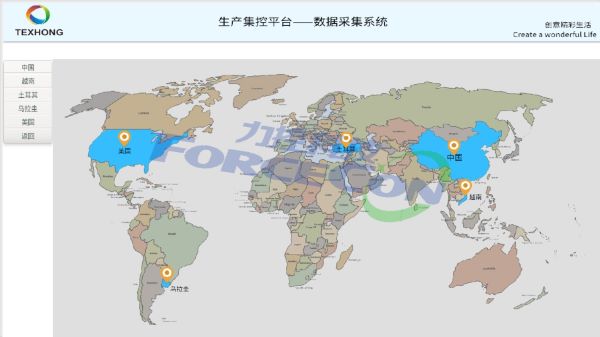

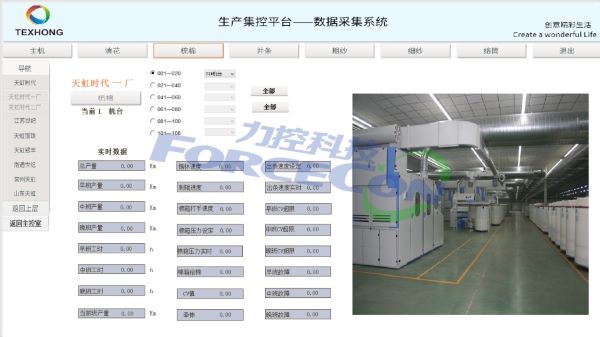

3、在线监测。全面监测功能,在一台电脑上便可浏览所有装置的设备运行状况、生产数据信息等。

4、实时报警。当数据采集通信网关发生故障,通信通信网关无法与其建立数据传输链路时;或者在线监测仪表发生故障时,自动引发故障报警。

5、统计与分析管理。智能分析公司生产运作情况,自动生成报表,供管理分析使用,对公司的整体运营情况做到了如指掌,给决策者提供有力的数据支持。以图标、表格、图形等丰富多样的形式实时展现各监测点设备的运行状况等信息,以及发展趋势与动态。

四、项目总结

通过系统的整体实施,各个生产基地纺纱设备数据、现场工艺数据等实现与控制中心数据库平台通讯,并且通过科学的优化设计能够稳定高效将数据传输至集团运营中心,与MES系统无缝集成。整套系统通过先进的软、硬件技术和控制理论,提高了工作效率,使得运维人员能迅速快捷的了解设备的实时运转状况,提高了突发故障的排查速度,加快了纺织两化融合的进度。
