力控CEMS软件 在某电厂烟气在线监测系统中的应用

一、系统概述

随着我国改革开放进程的不断深入和发展，环境问题已成为人们热切关注的重点问题，随着大气质量的不断恶化、水环境的不断污染、生态环境的不断破坏，使被污染的环境日益威胁着人类的生存和发展。我国能源的70%来源于燃煤，燃煤燃烧时释放的颗粒物、氮氧化物、二氧化硫构成了污染大气环境的首要污染物。为了改善大气环境的质量，国家对污染物的排放逐步实施了总量控制的方针，并严格执行大气污染物排放许可证制度，为此，国家环保总局相继出台了一系列的法规、规范、标准，以强化对大气环境污染状况的监督和管理。

力控CEMS版SCADA软件沿用了力控产品传统的分布式架构，且针对于环保行业数据处理及报表处理比较复杂的难题，研发了专用的行业组件和环保规约，并强化了传统的专家报表，适用于环保行业大型的SCADA系统。它既能满足中华人民共和国环境保护行业标准HJ/T75-2007之固定污染源连续监测技术规范(试行)中的有关规定的要求，也符合环境保护行业标准HJ/T212-2005之污染源在线自动监控(监测)系统数据传输标准的通讯要求。

系统中由CEMS烟气自动监测仪从企业的排放烟道采集污染物排放数据，由锅炉运行负荷采集装置PLC采集锅炉运行负荷数据，并通过力控环保数据传输管理仪pFieldComm接入Internet网，城市的环保局监控中心则可以通过INTERNET访问系统的WEB服务器，根据不同的用户权限查看相应的数据，并可对监测仪器的远程控制，实现对整个企业的烟气排放污染物的远程监控，此系统还能显示各个监测参数的实时趋势曲线，自动生成数据的日报、周报、月报、年报，实现可视化管理，为环境决策提供技术依据。

二、系统架构

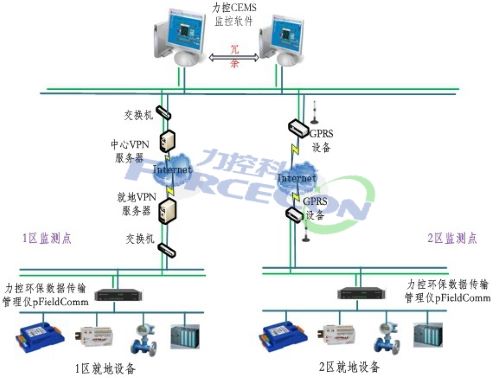

系统网络架构如下图所示：

基于力控组态软件的烟气检测系统，理想地实现了烟气检测实验平台的各个测控点的实时监测工作,并保障了设备系统的可靠、高效和安全。

1）强大的曲线和报表功能实现各类监测数据的、显示、统计、自动综合分析、存储、应用、发布等。

2）整合GPRS/CDMA/宽带通讯技术，实时监视重点污染源、污染物浓度、污染物排放总量等数据，实时控制现场设备的运行状态；整合GPRS/CDMA/宽带通讯技术，传输大气污染自动监测数据到环保局中心控制室。

3）选用先进的开发技术，应用系统操作简便、人机界面友好，适合各层面人员操作使用。

4）采用超前的设计理念，根据环境管理工作的发展和要求，能够随时进行扩充，并应兼容现有的应用系统。

三、应用功能

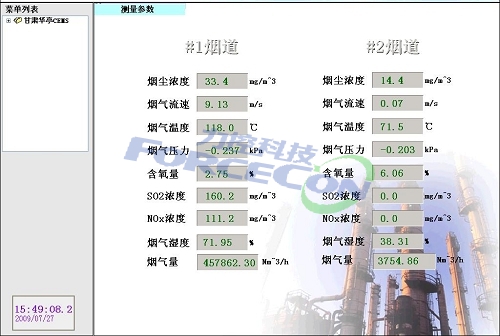

1、显示控制。主画面显示整个采集因子的数据，显示主要因子如图所示：

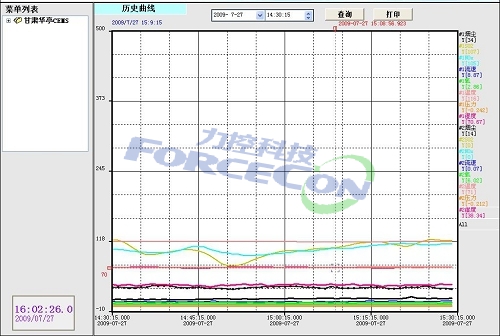

2、曲线功能。系统可以生成实时曲线和历史曲线。从曲线上可以直观的观测到参数随时间的变化，方便对相关数据进行分析。

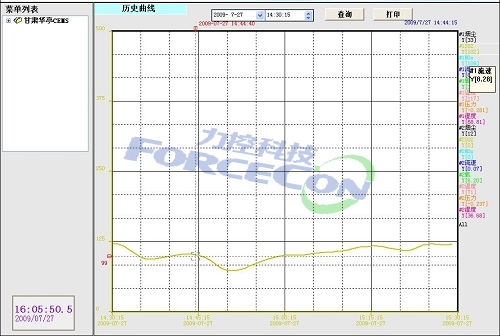

曲线可以任意查询所要显示的数据如下图所示（二氧化硫的浓度）。

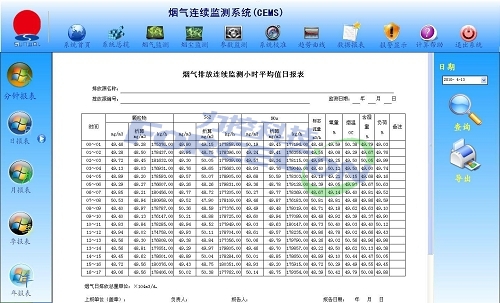

3、报表功能。系统提供强大专业的报表功能显示各个监测参数的日报、周报、月报、年报，实现可视化管理，为环境决策提供技术依据。

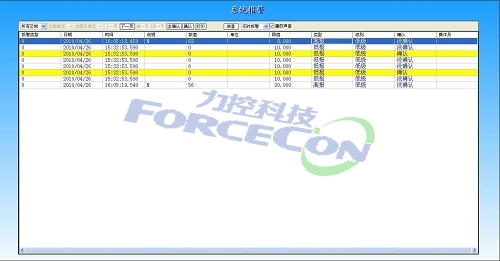

4、丰富的报警功能。系统提供断线报警（包括设备故障报警）、超标报警、开关设备报警和异常情况报警。可以灵活设定报警条件，并和人员的手机、短信绑定，在满足报警条件时，自动发送报警信息。

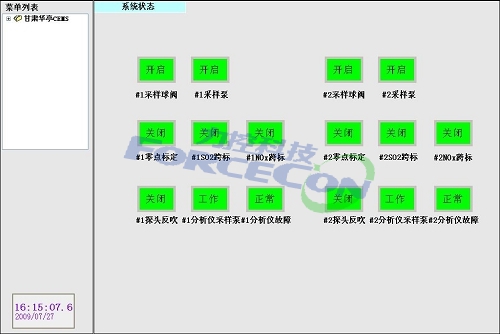

5、远程设备管理功能。系统提供远程设备管理功能，可以及时的了解系统设备的运行状态，并可以实现对远程运行设备的控制。

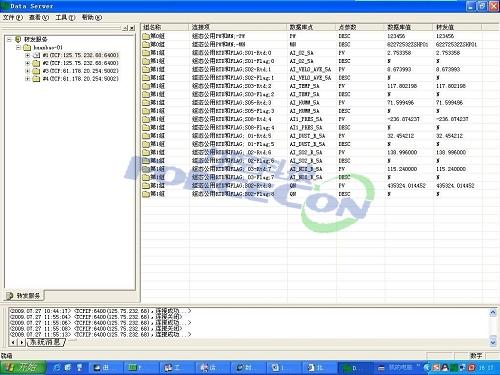

6、转发功能。系统可以根据环境保护行业标准HJ/T212-2005之污染源在线自动监控(监测)系统数据传输标准的通讯要求。向环保局提供监控因子的实时数据以及分钟数据/小时数据/日数据所统计出来的最大值，最小值，平均值。保证环保部门可以正确并且及时的看到该电厂的有效数据，以便以后的统计与计算。

四、产品应用总结

通过采用力控CEMS环保版软件实施在线监测系统，支持多种环境监测设备的协议，与众多厂家环境监测仪器集成，丰富强大的专业的报表工具满足了环保行业的对数据及报表处理复杂功能的要求；软件支持现场设备的远程管理与部署，通过力控CEMS环保版软件可以实现检测设备的在线添加及更换，可以在线对检测设备进行量程参数的修改，软件支持根据212环保协议向监控中心发送数据，支持断线缓存、续传功能，保证了环保数据的完整性与科学性，解决了CEMS环保行业的重要问题。
